直流散熱風扇有刷與無刷的設計區別

1、直流散熱風扇電壓：根據供電電壓不同，直流散熱風扇分為5v、12v、24v、48v

2、直流散熱風扇尺寸大?。?/p>

主流長寬尺寸，30mm、40mm50mm、60mm、70mm、80mm、92mm、120mm、140mm、150mm、172mm、200mm、254mm、280mm，

主流厚度尺寸，10mm、15mm、20mm、25mm、32mm、38mm、50mm、51mm、53mm、60mm、80mm、

3、直流散熱風扇結構：結構分有刷和無刷倆種，一般采用無刷，結構由扇葉、外框、定子、轉子、控制板，線材等

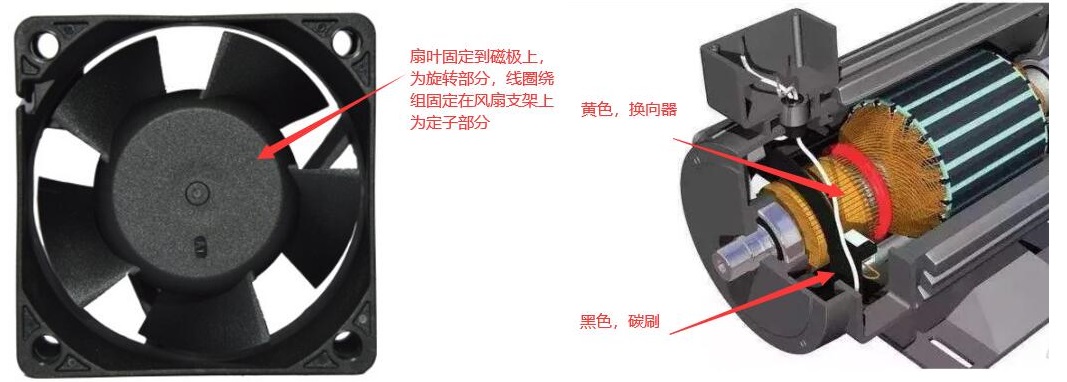

4、有刷直流散熱風扇結構：直流電機是將直流電能轉換為機械能的旋轉機械。它由定子、轉子和換向器三個部分組成。

有刷直流散熱風扇定子（即主磁極）是固定在風扇支架上，是不可旋轉的部分。轉子中有兩組以上的線圈，由漆包線繞制而成，稱之為繞組。當繞組中有電流通過時產生磁場，該磁場與定子的磁場產生力的作用。由于定子是固定不動的，因此轉子在力的作用下轉動。

有刷直流散熱風扇中還有換向器設計，換向器是直流有刷電機的一種特殊裝置，由許多換向片組成，每兩個相鄰的換向片中間是絕緣片。在換向器的表面用彈簧壓著固定的電刷，使轉動的電樞繞組得以同外電路連接。當轉子轉過一定角度后，換向器將供電電壓接入另一對繞組，并在該繞組中繼續產生磁場。可見，由于換向器的存在，使電樞線圈中受到的電磁轉矩保持不變，在這個電磁轉矩作用下使電樞得以旋轉。

轉子利用軸承與外殼之間實現動配合。風扇的扇葉固定在轉子上，因此，當轉子旋轉時，扇葉將與轉子一起轉動起來。

5、有刷散熱風扇與無刷散熱風扇的區別

直流電機是利用碳刷實現換向的。由于碳刷存在摩擦，使得電刷乃至電機的壽命減短。同時，電刷在高速運轉過程中會產生火花，還會對周圍的電子線路形成干擾。為此，人們發明了一種無需碳刷的直流電機，通常也稱作無刷電機（brushless motor）

無刷電機將繞組作為定子，而永久磁鐵作為轉子，結構上與有刷電機正好相反。無刷電機采用電子線路切換繞組的通電順序，產生旋轉磁場，推動轉子做旋轉運動。

無刷散熱風扇是沒有碳刷設計，壽命穩定且比有刷長，速度調節精度高。所以，無刷散熱風扇更多應用在智能設備上現如今幾乎所有智能設備都是采用無刷散熱風扇實現智能化可控散熱

總結：直流有刷散熱風扇以線圈繞組為旋轉設計，工作時線圈旋轉需要與線路段鏈接從而需要碳刷設計，無刷以磁極為旋轉設計，線路為固定部分，所以不存在有刷部件設計，壽命更長更安全
